Versuchen Sie, die Standardparameter in Ihrem Teiledesign zu verwenden, und dieselben Parameter sollten so konsistent wie möglich sein. Fragen, warum? Wenn die standardisierten Parameter wie Lochdurchmesser, Verjüngung, Gewindelochdurchmesser und Steigung, Zahnradmodul und Druckwinkel, Bogenradius und Nut in der Konstruktion angewendet werden, können die Standardwerkzeuge, Klemmen und Messwerkzeuge verwendet werden, um den Spezialbetrieb zu reduzieren und zu realisieren Zeit- und Kosteneffizienz in der Fertigung. Es gibt 5 Designfälle, auf die Sie sich beziehen können.

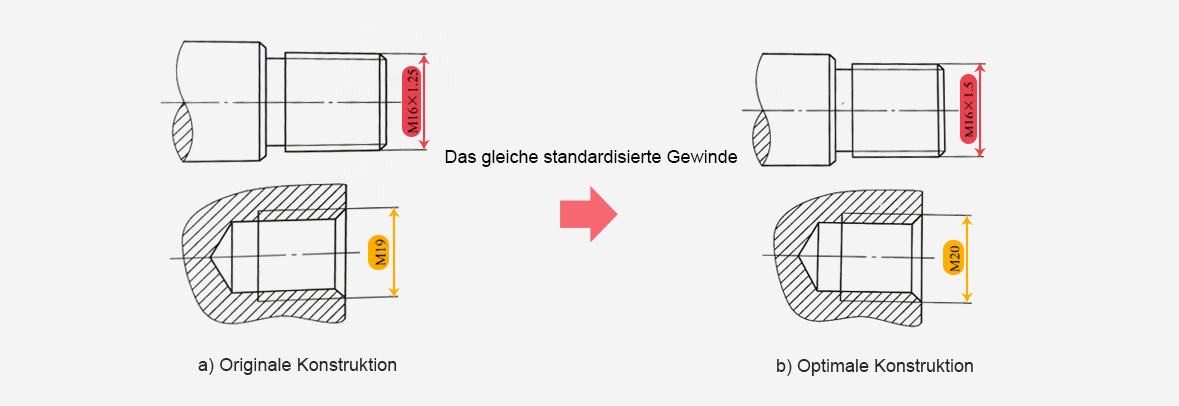

1. Der standardisierte Thread
Beim Entwerfen von Gewinden sollten standardisierte Parameter angewendet werden. So können die Standardgewindebohrer und Gewindeschneidwerkzeuge bei der Verarbeitung verwendet werden.

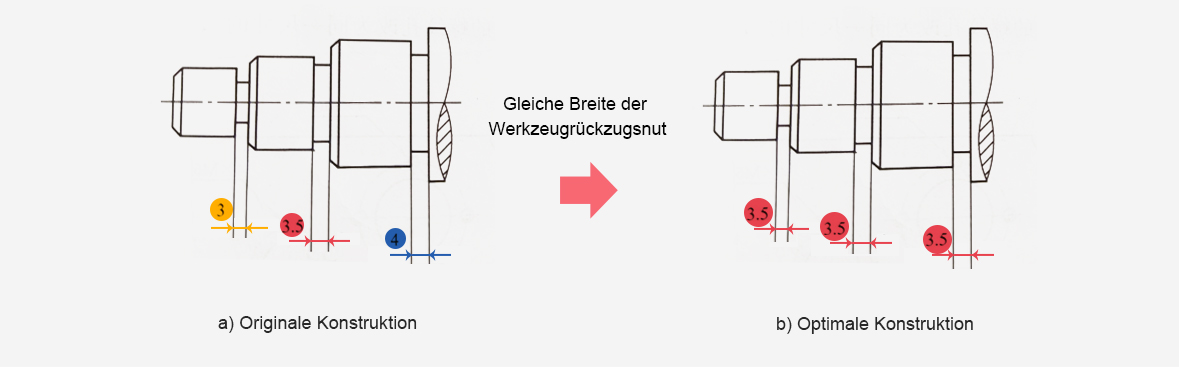

2. Die Breite der Werkzeugrückzugsnut
In der ursprünglichen Ausführung ist die Breite der Werkzeugrückzugsnut auf der Achse unterschiedlich. Es muss die unterschiedlich breiten Einstechmesser während des Drehens ersetzen, was die Zeiten des Werkzeugwechsels und des Abbindens verlängert. Bei optimaler Ausführung ist die Breite der Werkzeugrückzugsnut gleich groß. Alle Nuten werden mit einem Werkzeug bearbeitet, wodurch die Art der Werkzeuge und die Wechselzeiten reduziert werden und Herstellungszeit gespart wird. Beim Spritzgießen kann die lokale hohe Temperatur die Teile verschlechtern und zu Erscheinungsfehlern führen. Das Hinzufügen von Radien wird empfohlen, um den Fluss der Kunststoffschmelze sicherzustellen.

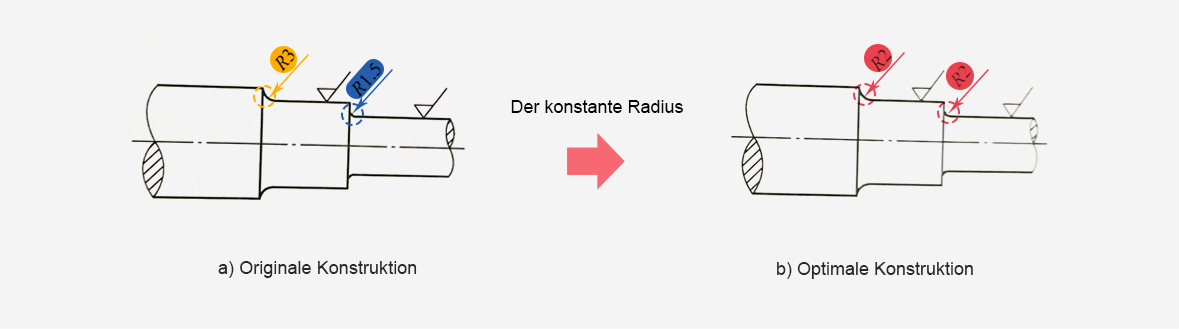

3. Der konsistente Radius
Wie in der Abbildung gezeigt, sollte der Übergangsradius auf der Achse so gleichmäßig wie möglich sein, um die Herstellung zu erleichtern.

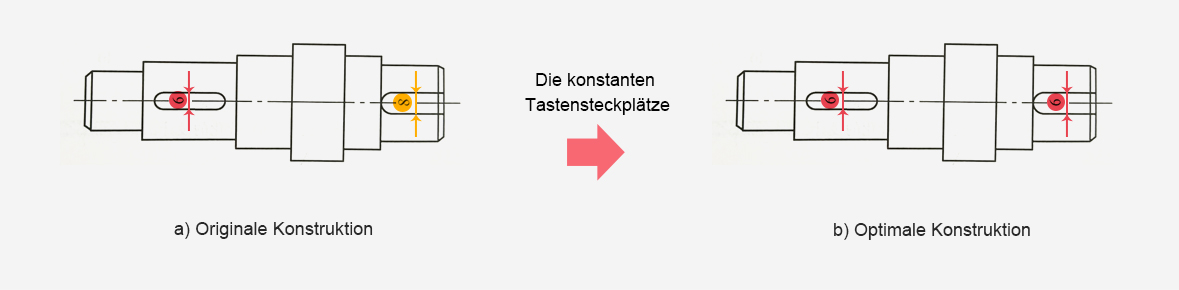

4. Die konsistenten Schlüsselsteckplätze
Wie in der Abbildung gezeigt, kann dasselbe Werkzeug alle Schlüsselschlitze herstellen, wenn sie mit denselben Parametern ausgelegt sind.

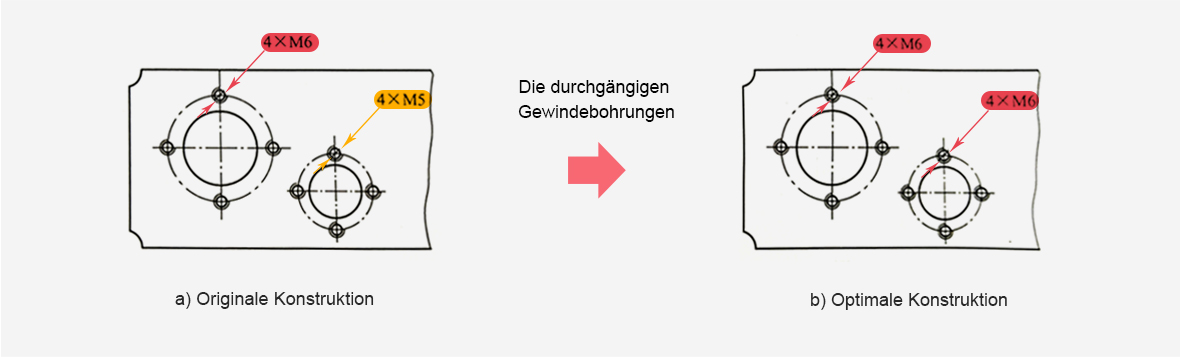

5. Die gleichmäßigen Gewindebohrungen
Wie in der Abbildung gezeigt, werden Gewindebohrungen ähnlicher Größe an derselben Endfläche auf dieselbe Größe geändert. Die Verarbeitung und Montage ist einfach.
