1. Jedes Teil kontrollieren und die Möglichkeit zur Entfernung von Bauteilen in Betracht ziehen

In Abbildung 1-1 ist in der ursprünglichen Konstruktion zu sehen, dass das Produkt aus Teil A - einem Blechteil und einem bearbeiteten Teil B - durch Schweißen zusammengefügt wird und eine Clipfunktion erfüllt. In der verbesserten Konstruktion wird Teil B entfernt und die Funktion des Clips in das Blechteil integriert.





Abbildung 1-1Berücksichtigung der Möglichkeit zum Entfernen jedes Teils

a) Ursprüngliche Konstruktion
b) Verbesserte Konstruktion


2. Benachbarte Teile zu einem Teil zusammenfügen


Die Kriterien für die Beurteilung, ob benachbarte Teile zusammengefügt werden können, sind im Folgenden aufgeführt
1) Haben benachbarte Teile eine relative Bewegung?
2) Sollen benachbarte Teile aus unterschiedlichen Materialien bestehen?
3) Verhindert das Zusammenfügen benachbarter Teile die Befestigung, Demontage und Wartung anderer Teile?
4) Macht die Zusammenfügung benachbarter Teile die Herstellung von Teilen komplizierter und erhöht die Gesamtkosten des Produkts?
Wenn die Antworten auf diese vier Fragen alle "Nein" lauten, dann können benachbarte Teile zu einem einzigen Bauteil zusammengefügt werden. Abbildung 1-1 zeigt ein Beispiel für das Zusammenfügen benachbarter Teile A und B zu einem Teil A.


3. Führen Sie ähnliche Teile zu einem zusammen



Konstruktionstipps:

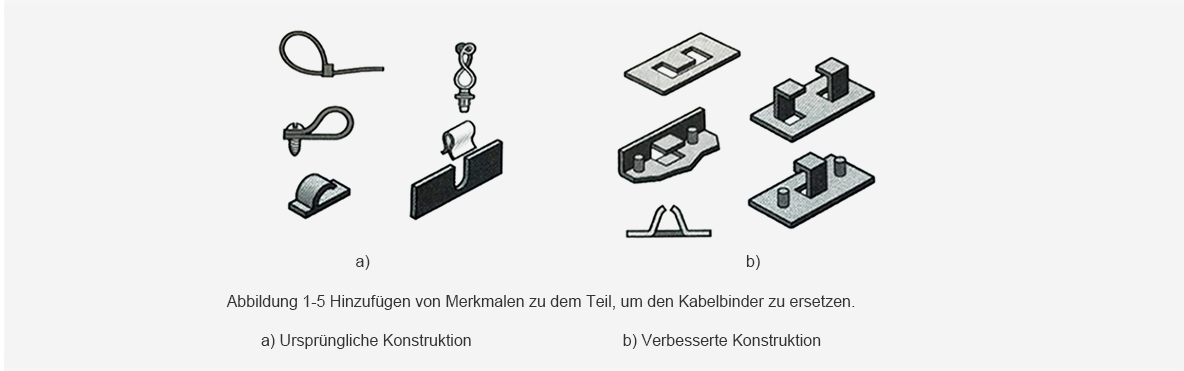

In 3D-Konstruktionssoftware konstruiert der Produktkonstrukteur zunächst ein Teil, baut das Teil dann mit einem ähnlichen Teil zusammen und gestaltet die Merkmale, die das ähnliche Teil haben sollte. Das zusammengefügte Teil besitzt alle Merkmale der ähnlichen Teile.


4. Symmetrische Teile zu einem einzigen Teil zusammenfügen


Konstruktionstipps:
In 3D-Konstruktionssoftware konstruiert der Produktkonstrukteur zunächst ein Teil, baut das Teil dann an der Stelle des symmetrischen Teils zusammen und gestaltet die Merkmale, die das symmetrische Teil haben sollte. Das zusammengefügte Teil besitzt alle Merkmale der








5. Eine übermäßig robuste Konstruktion vermeiden

Ingenieure können durch entsprechende theoretische Analyse und Simulation sowie durch Prototypen und Tests übermäßig robuste Konstruktionen vermeiden.
Eine zu robuste Konstruktion erhöht die Anzahl der Teile und die Komplexität des Produkts, was zu einem Anstieg der Produktkosten führt.

6. Angemessene Herstellungsverfahren auswählen und multifunktionale Teile konstruieren





 7. Etiketten entfernen

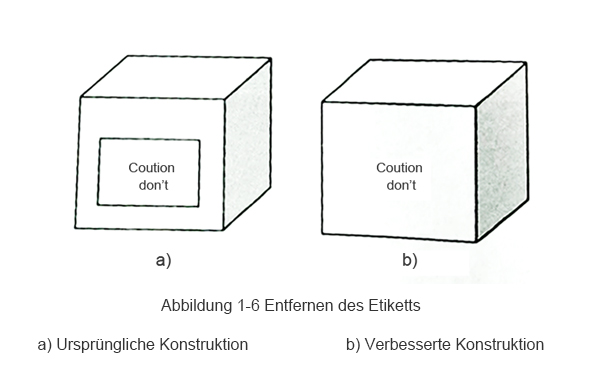

Zur Kennzeichnung von Teilen werden häufig Etiketten benötigt, die in der Regel durch Kleben, Schnappen oder Befestigen fixiert werden. Manchmal kann der Inhalt der Etiketten durch Spritzguss, Druckguss, Stanzen, etc. auf den Teilen dargestellt werden, so dass die Etiketten, wie in Abbildung 1-6 gezeigt, entfernt werden können.

8. Neue Technologie einsetzen




Wenn es schwierig ist, das Produkt durch eine konventionelle Konstruktion zu vereinfachen, probieren Sie neue Technologien aus.
Abbildung 1-7 Evolution der Mobiltelefone
