Les plus petites décisions de conception peuvent avoir un impact significatif sur le coût de vos pièces usinées CNC. Savez-vous comment réduire le coût par quelques ajustements à la conception de votre pièce? Veuillez consulter les 5 conseils de conception qui contiennent le trou de traitement, la surface de fabrication et la profondeur des pièces.

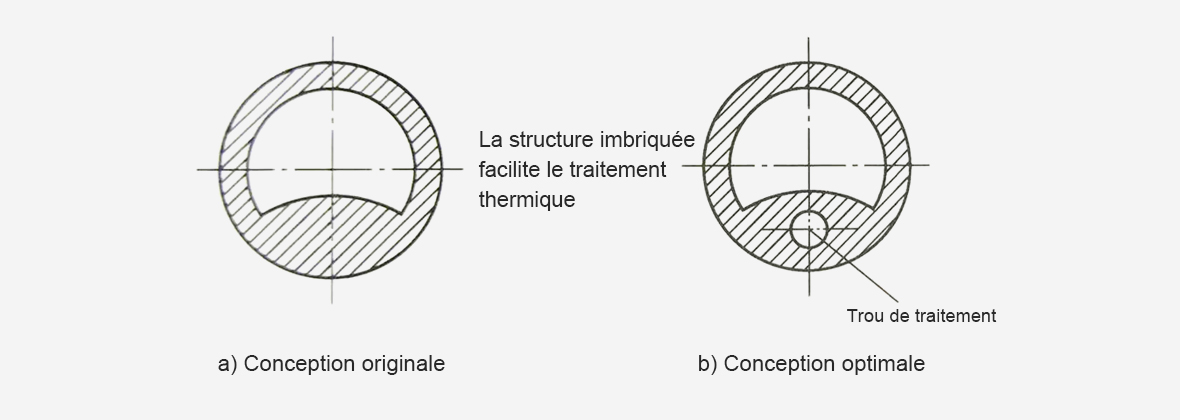

1. Ajout d'un trou de traitement
L'ajout d'un trou de traitement pour uniformiser l'épaisseur de la paroi et éviter la déformation pendant le traitement thermique.
2. Structure de la pièce
L'ajout d'un trou de traitement pour uniformiser l'épaisseur de la paroi et éviter la déformation pendant le traitement thermique.

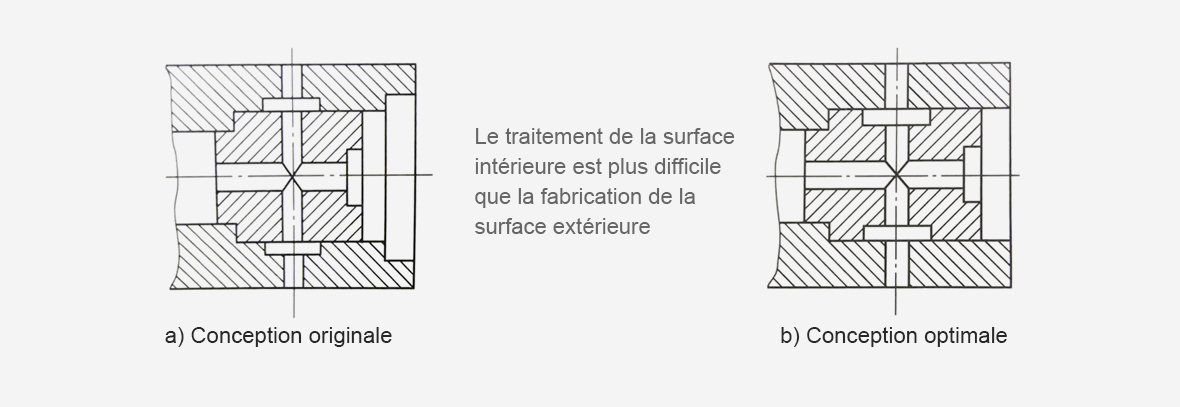

3. Surface extérieure
Dans la conception originale, il est difficile de traiter une rainure annulaire intérieure. Bien qu’elle soit de conception optimale, elle est facile à fabriquer sur la surface extérieure de la pièce et n’a aucun impact sur l’utilisation.

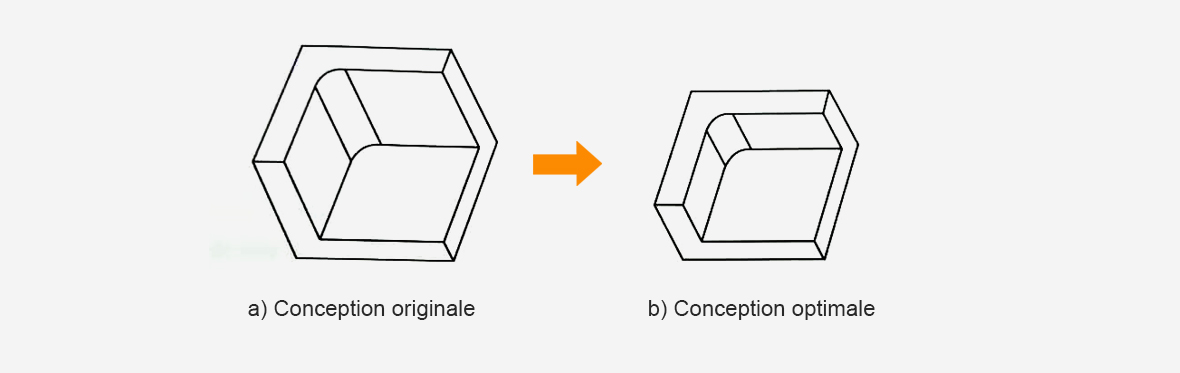

4. Zone d'usinage du fraisage
La zone d'usinage du fraisage ne doit pas être trop profonde et le rapport profondeur/largeur ne doit pas dépasser 3:1, sinon, la fraise est facile à casser.
5. Fraise longue
Si une fraise longue est inévitable, la conception peut être optimisée pour améliorer la durée de vie de la fraise comme le montrent les figures suivantes.
