Avez-vous pris en compte les exigences d'usinage de la pièce lorsque vous concevez les pièces d'usinage CNC? Dans le but de répondre à la fonction, à l'aspect esthétique et à la fiabilité des produits, la conception des pièces CNC doit être facile à fabriquer et rentable. Ici, nous parlerons des conseils de fraisage CNC:

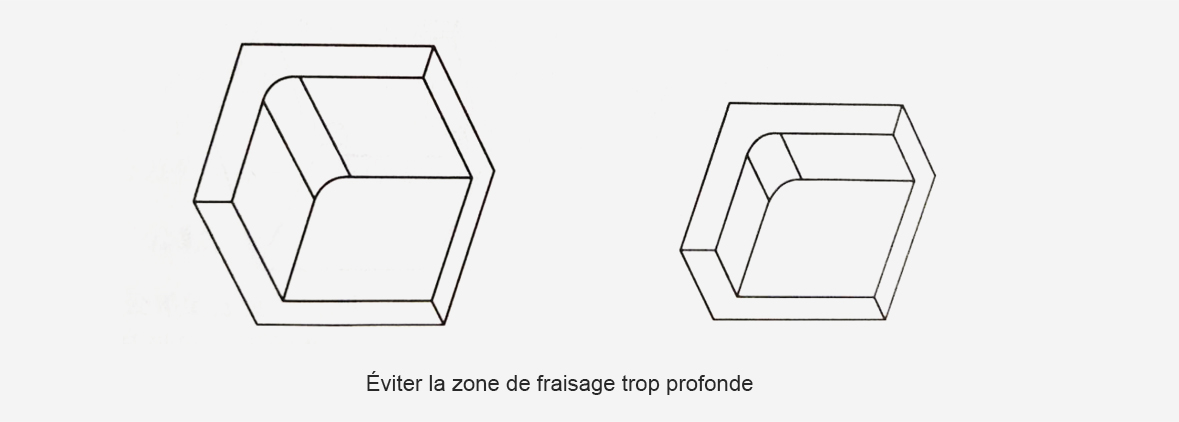

1. La profondeur de la zone de fraisage
La zone de fraisage ne doit pas être trop profonde et le rapport profondeur/largeur ne doit pas dépasser 3:1. Sinon, la fraise sera facile à casser, ce qui augmentera le coût.

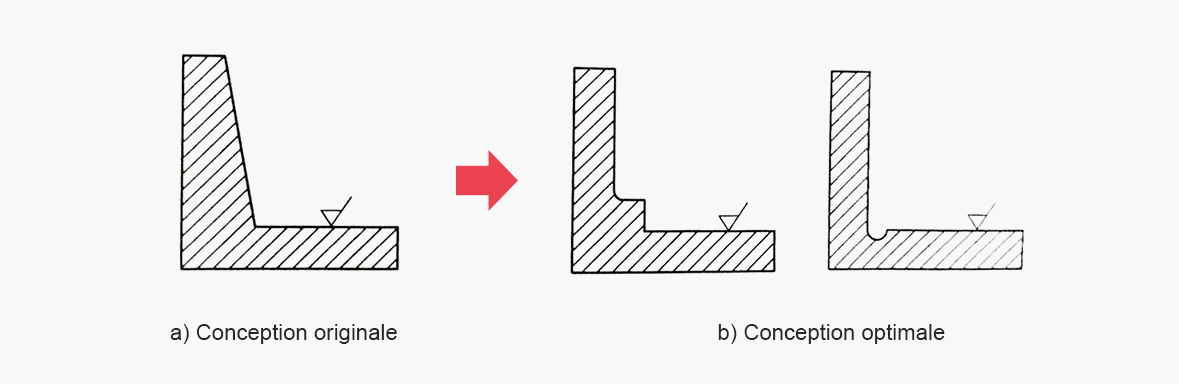

2. La durée de vie de la fraise
Si une fraise longue est inévitable, la conception peut être optimisée pour améliorer la durée de vie de la fraise comme le montrent les figures suivantes.

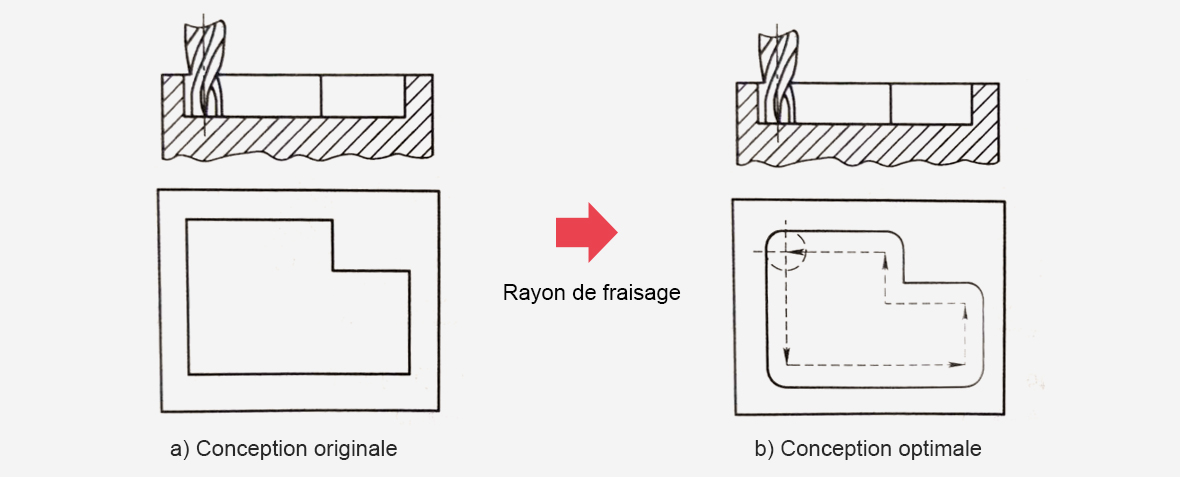

3. Le rayon du coin
Le rayon du coin doit être conservé dans le coin de la grande zone enfoncée de la pièce et le rayon du coin doit être cohérent avec le diamètre de la fraise standard. Comme le montre la figure de la conception originale, le coin est à angle droit, la pièce n'est pas disponible pour le fraisage et doit être fabriquée via un processus plus coûteux (tel que l'EDM). Tandis que dans la conception optimisée, le fraisage peut être réalisé en ajoutant le radium d'angle.

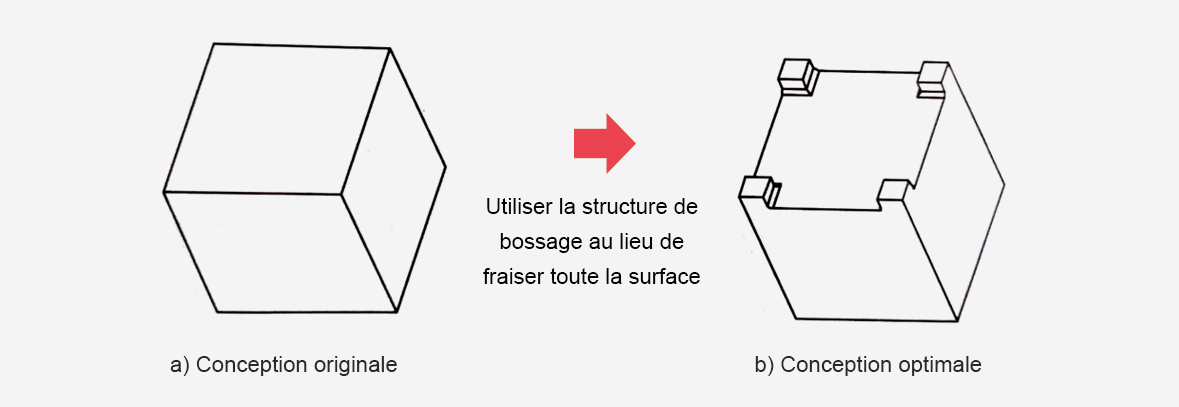

4. Ajout de la structure du bossage
Lorsqu'il y a une exigence élevée sur la planéité de la surface de la pièce, la structure du bossage est requise. La surface de la structure du bossage de fraisage au lieu de la surface entière sera facile à assurer la planéité et à réduire la zone de fraisage.

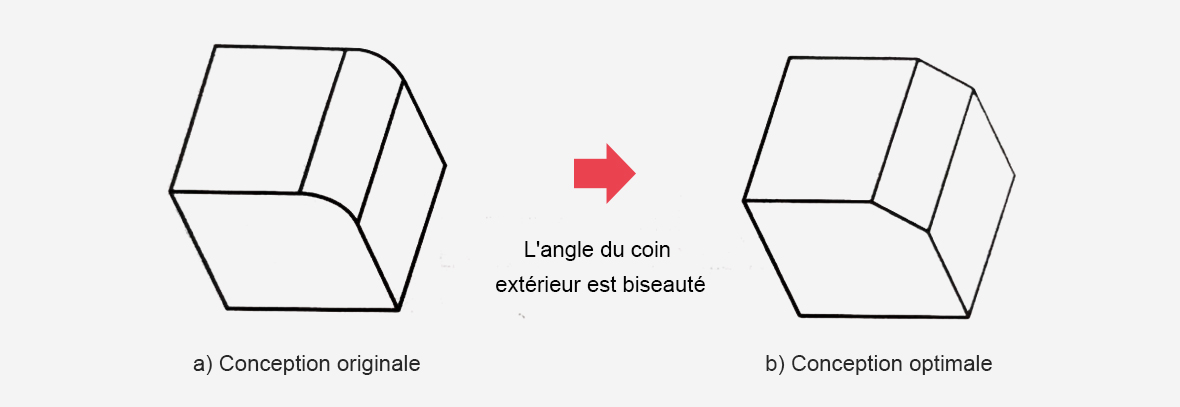

5. Les angles des coins extérieurs
Le biseau au lieu du coin arrondi doit être conçu pour faciliter le fraisage. Parce que le coin arrondi nécessitait une fraise avec des dents en relief, ce qui est gênant pour le serrage et augmentera le coût de fabrication élevé.
