Plus tôt vous commencez à penser à l'application dans le processus de conception, plus votre conception finale sera efficace et économique. Cette astuce de conception vous aidera à garder à l'esprit une considération souvent négligée: l'assemblage. En concevant votre pièce pour faciliter l'assemblage, vous obtiendrez un procédé de fabrication efficace et économique et les pièces finies.
|

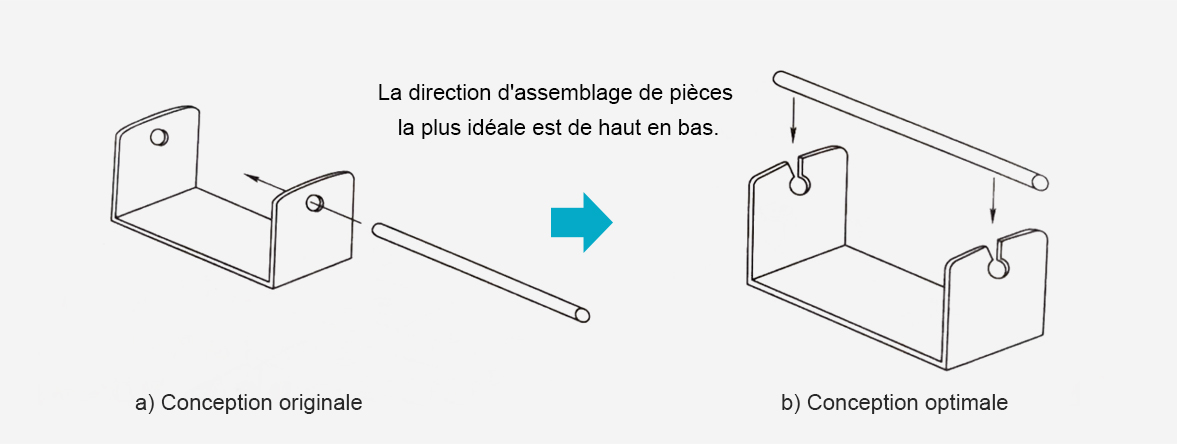

1. Direction de l'assemblage |
La construction de la pièce doit être raisonnable, comme la direction de l'assemblage de la pièce est de haut en bas, de sorte que sous l'action de la gravité, la pièce sera facilement mise dans la position prévue. Cependant, la direction d'assemblage de bas en haut surmontera la gravité et une force externe sera impliquée pour localiser la pièce. Il s'agit de la direction d'assemblage la moins efficace en termes de temps et peut casser la pièce.
|

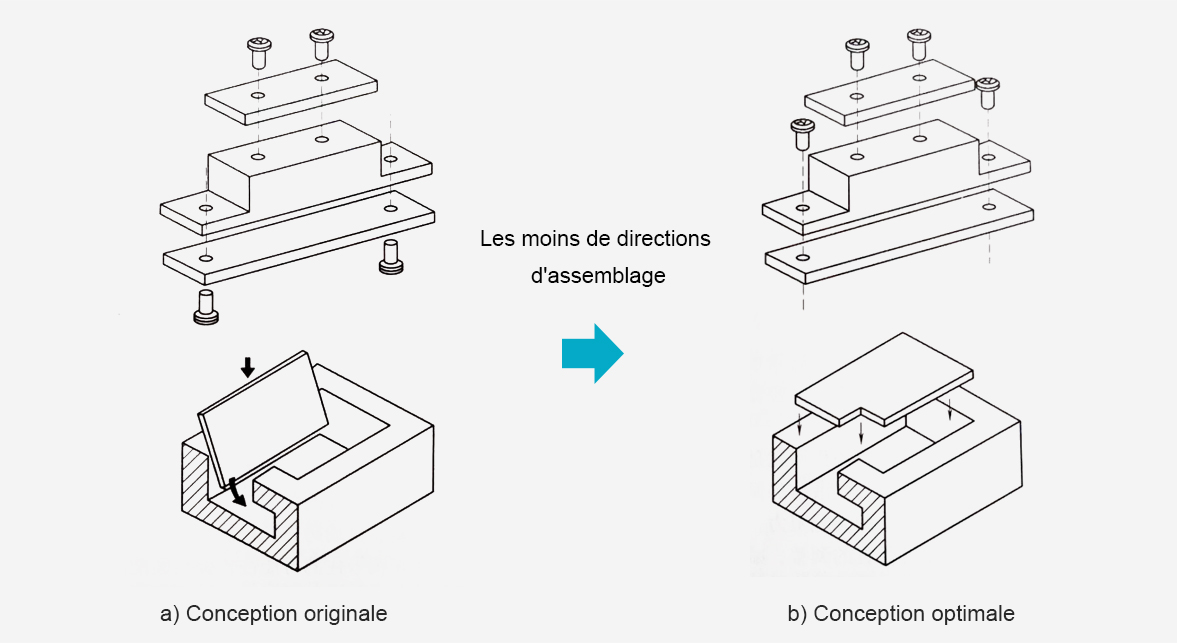

2. Les moins de directions d'assemblage |
Moins il y a de directions d'assemblage d'une pièce, mieux c'est. Le plus idéal est qu'il n'y a qu'une seule direction d'assemblage sur le produit. Les multiples directions d'assemblage peuvent faire bouger et tourner la pièce lors de l'assemblage, réduire davantage l'efficacité de l'assemblage et générer des problèmes de qualité lorsqu'une pièce entre en collision avec le bloc opératoire.
|

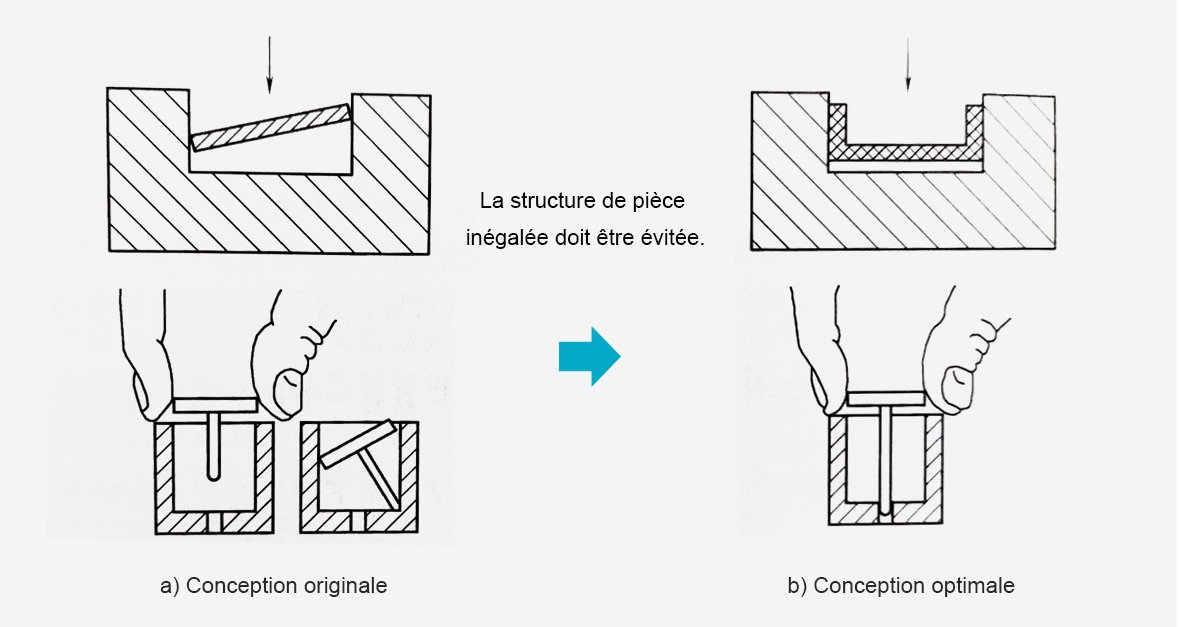

3. La structure de pièce inégalée lors de l'assemblage |
La structure de pièce inégalée peut bloquer la pièce lors de l'assemblage, réduire davantage l'efficacité de l'assemblage et générer des problèmes de qualité.
