En tant que fournisseur de fabrication à haut mélange et à faible volume de plus d'une décennie d'expérience, nous aimerions partager des conseils de conception qui faciliteront l'usinage de vos pièces. En retour, vous obtiendrez des pièces avec un délai de livraison court, une haute précision et une qualité supérieure! La structure de la pièce à usiner CNC doit être facile à découper et à découper correctement pour les outils. Il s'agit de réduire les temps de changement d'outils, d'améliorer l'efficacité du travail et de réduire les coûts de fabrication.

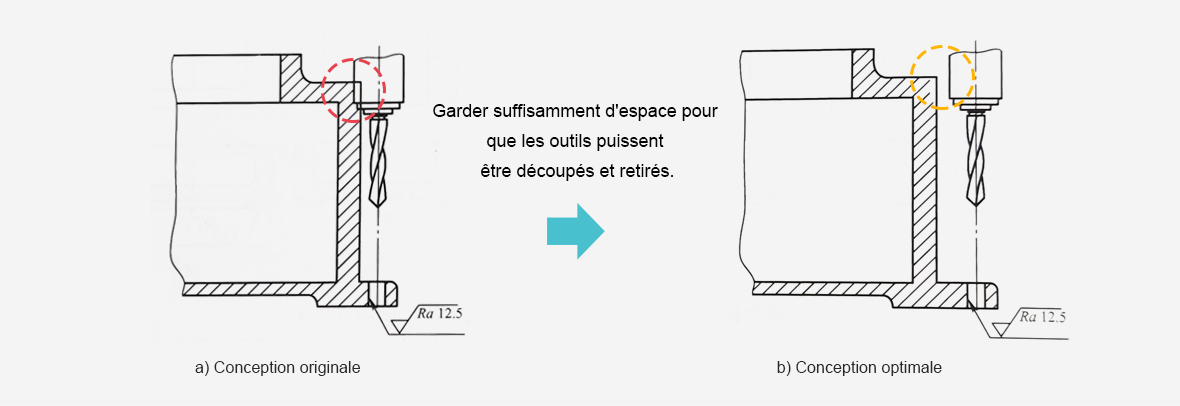

1. Assez d'espace pour les outils
Dans la conception originale, le trou est trop proche de la paroi verticale de la pièce, ce qui interfère avec le mandrin de perçage. Seul l'outil étendu non standard peut être utilisé, mais la rigidité de l'outil est médiocre. Bien que dans une conception optimale, l'espace est plus grand, où un outil standard peut être utilisé pour assurer la précision de fabrication.

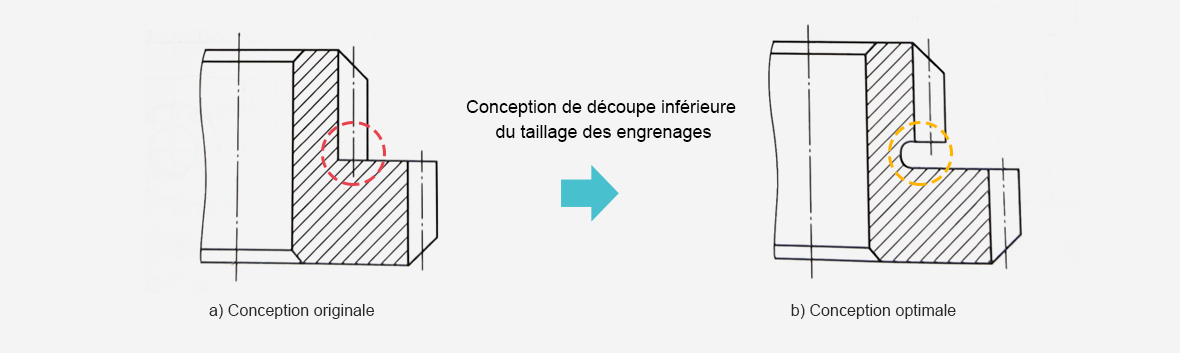

2. Découpe inférieure du taillage des engrenages
Lors du taillage des engrenages, laissez une découpe inférieure pour que le gros engrenage puisse tailler ou façonner et que le petit engrenage puisse se tailler.

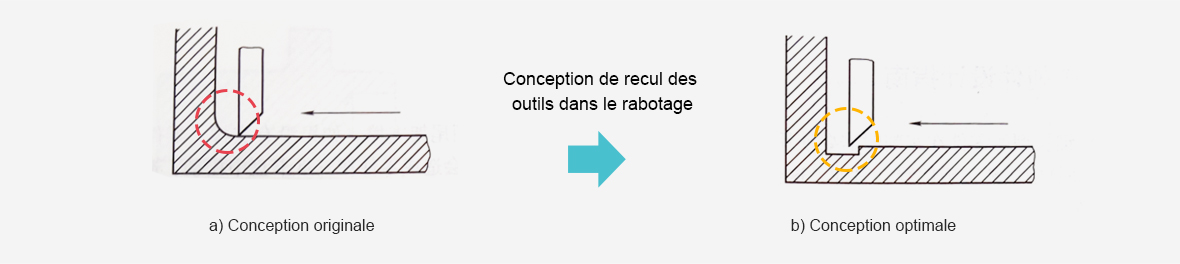

3. Recul des outils dans le rabotage
Lors du rabotage, il doit y avoir suffisamment d'espace pour le recul des outils à l'avant du plan, afin que les outils puissent être déplacés.

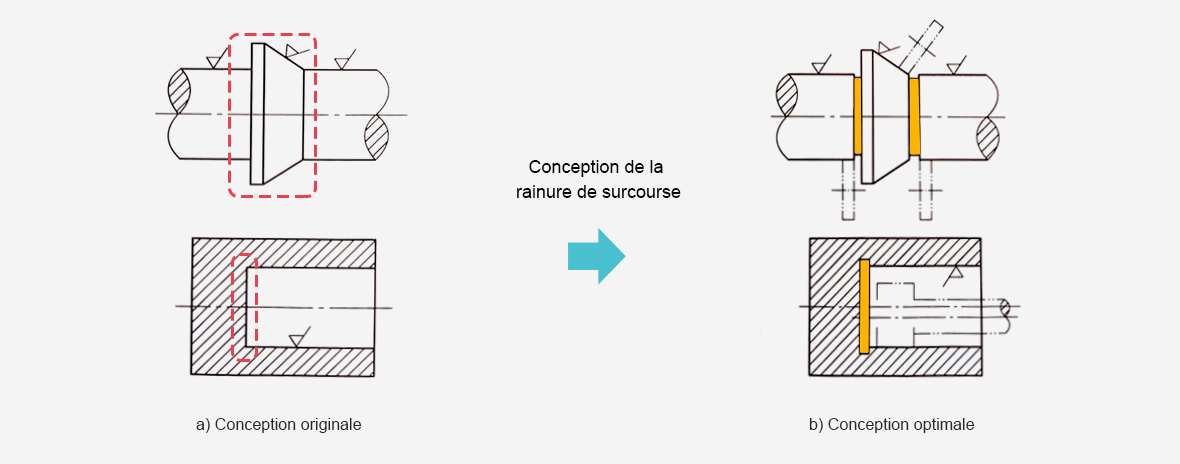

4. Rainure de surcourse
Lors du meulage, la partie de transition entre les surfaces doit conserver une rainure de surcourse pour faciliter le travail des outils.
Si vous avez plus de conseils de conception ou des suggestions à partager, n'hésitez pas à nous contacter. Cliquez ici pour obtenir un devis en quelques heures.
