CONTEXTE
Le client est une entreprise automobile bien connue. Ils ont développé de nouveaux phares, puis viennent chez RPWORLD pour un modèle esthétique de haute qualité. Le moule est utilisé pour l'examen de l'apparence et les tests d'éclairage, ce qui établit des normes de processus élevées pour le traitement ultérieur. De plus, le délai de livraison du projet est de 20 jours calendaires.
DÉFIS
• Calendrier serré
• Exigences de haute qualité et multiples après le traitement
• Éclairage fonctionnel. Les feux de route, les feux de croisement, les clignotants et les feux de route doivent être allumés de n'importe quelle combinaison ou d'une seule manière.
• La conception n'a pas été définitivement figée, nous devons ajuster l'assemblage manuellement en cas d'interférence ou de problèmes inattendus.
• La coque de phare a été surdimensionnée avec une structure complexe, qui doit d'abord être divisée puis collée ensemble. Il est facile de provoquer des bulles et d'autres défauts.
• Deux ou trois effets de surface différents sont nécessaires pour apparaître sur plusieurs pièces, ce qui nécessite un niveau élevé sur la combinaison de différentes solutions de fabrication et le processus de traitement ultérieur.
ANALYSE DE PROJET
Pièces multiples:
• Un phare contient 25 pièces individuelles, nécessite différentes après traitement
La taille de la coque des phares est de 659*224*345mm:
• La coque du phare était surdimensionnée et ne pouvait pas être produite par une pièce solide
Fabricabilité avec difficulté:
• Bande LED difficile à traiter avec des structures complexes et répondre aux exigences de haute précision
▲ Vue d'assemblage
▲ Vue en détail
PRODUCTION
Un calendrier de production détaillé a été préparé pour la production et le contrôle qualité.
Programmation
Fraisage CNC
Assemblage
Polissage
Post-traitement
APRÈS LE TRAITEMENT
Polissage sur pièces PMMA:
• Le phare et la coque led sont en matériau PMMA.

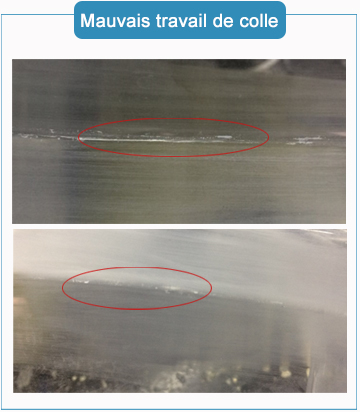

• La coque du phare a été produite par une solution fendue et collée avec du matériau PMMA, cela provoquera des bulles et d'autres défauts si nous ne collons pas bien.
• Pour obtenir un bon effet de transparence, nous avons poli les pièces en PMMA étape par étape avec du papier de verre 600#，800#，1200#，1500#，1800#，2200#.
• La coque led a de nombreux détails en surface, le travail de polissage est important pour s'assurer de l'apparence.
• La coque de phare a été polie par nos techniciens manuels supérieurs, qui ont plus de 15 ans d'expérience dans cette industrie. Et ils ont bien fait du côté.
Placage dichroïque:

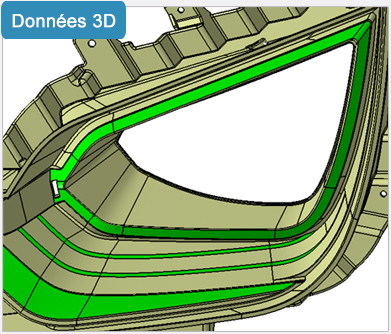

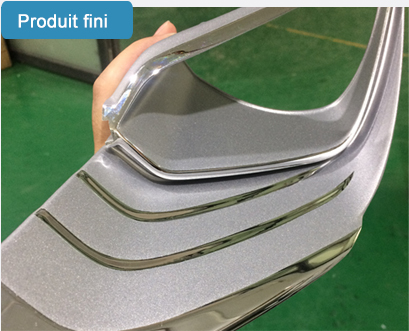

• Ce bol réflecteur en forme de gradins nécessite un placage dichroïque. La surface verte nécessite un placage brillant, la surface jaune est le placage mat. La structure complexe nécessite à la fois de l'expérience et de la technologie sur le processus de traitement de surface. Nos techniciens chevronnés gèrent méticuleusement la surface étape par étape et obtiennent enfin l'apparence idéale.
Pièce unique avec plusieurs effets:
• La pièce en PMMA ci-dessous doit être bleue transparente. La zone verte nécessite un placage brillant et la zone jaune doit être mate.
Assemblage de base:
• Éclairage
• Pour un éclairage fonctionnel, nous avons obtenu les perles LED et le contrôleur, puis les assemblons comme suit. Il pourrait être éclairé par une combinaison libre.
Une fois tous les produits finis, la prochaine étape importante est l'assemblage final.
• Toutes les pièces sont gardées en lieu sûr et assemblées dans un atelier sans poussière, ce qui le protège des rayures et autres défauts.
INSPECTION DE QUALITÉ, EMBALLAGE ET LIVRAISON
• Le département QA a inspecté les pièces bien assemblées, y compris la quantité de produit, l'effet d'apparence, le test de fonctionnement, etc. Tout est bon pour la livraison.
• Nous sommes strictement sur l'emballage pour éviter les dommages. En outre, nous avons coopéré avec des sociétés d'express célèbres telles que DHL, UPS, etc., pour une livraison sûre et rapide.
TÉMOIGNAGES
À l'équipe RPWORLD:
Merci beaucoup pour tous vos efforts pour soutenir le projet d'ÉCLAIRAGE. Il est difficile d'imaginer qu'un tel type de produits de haute qualité ait été fini en si peu de temps, même avec des processus compliqués, vous êtes incroyables et nous apprécions pour tout votre travail brillant.
Encore une fois, merci de transmettre nos remerciements à toute votre équipe d'ingénierie et de production. Nous sommes impatients de coopérer avec vous.
- Chef de projet innovation
