十年間以上の経験があるハイミックス、ローボリュームの製造サプライヤーとして、我々が共有したいデザインチップはあなたの部品の加工をより易くさせる。その返りとして、納期が短い、精度が高い、品質が良い部品があなたに届けられる。CNC加工の部品の構造は刃物の正確な切削に合うはず。これで、刃物の交換回数を減らし、仕事の効率を向上させ、製造コストをダウンさせる。

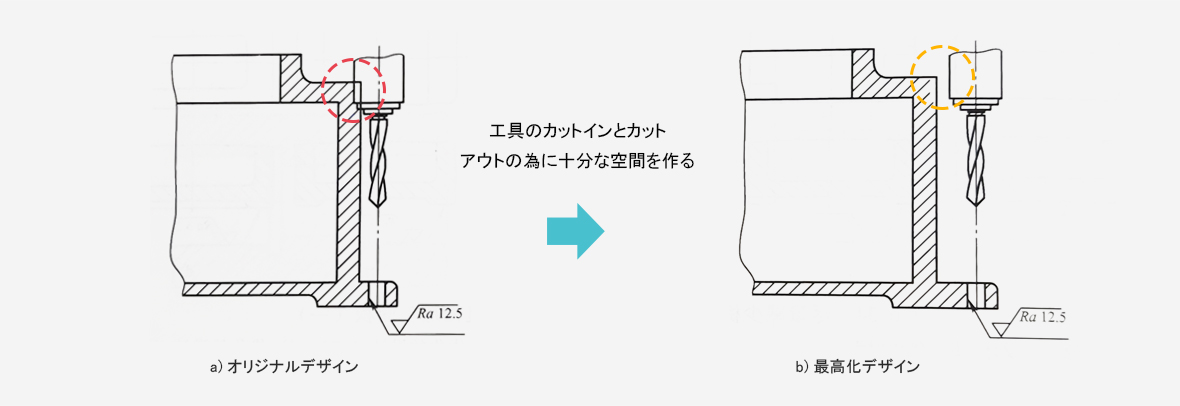

1.工具に十分な空間がある
オリジナルの設計に、穴は部品の垂直壁と近すぎで、ドリルチャンクの邪魔になる。だから、非標準の刃物しか使えなく、しかし、その刃物の硬度が良くない。最高化のデザインに、空間がもっと大きくなり、標準の工具で製造の精度を確保することができる。

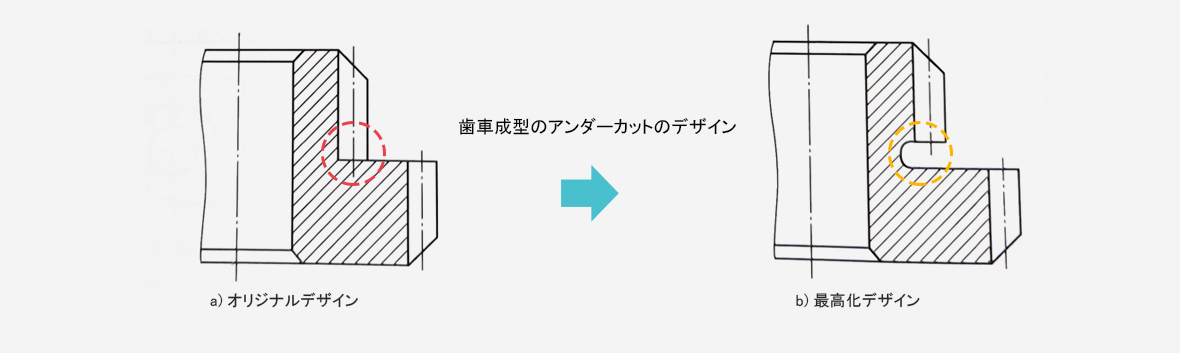

2. 歯車成型のアンダーカット
歯車の成型に、大きな歯車のホッピング又は成型の為に、それに小さい歯車の成型の為に、アンダーカットが残される。

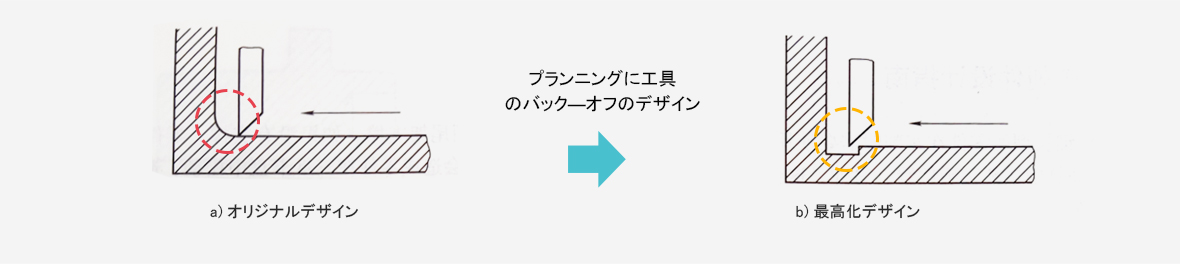

3.プランニングに工具のバック―オフ
プランニングの時、工具のバック―オフの為に、十分な空間を作らないといけない。

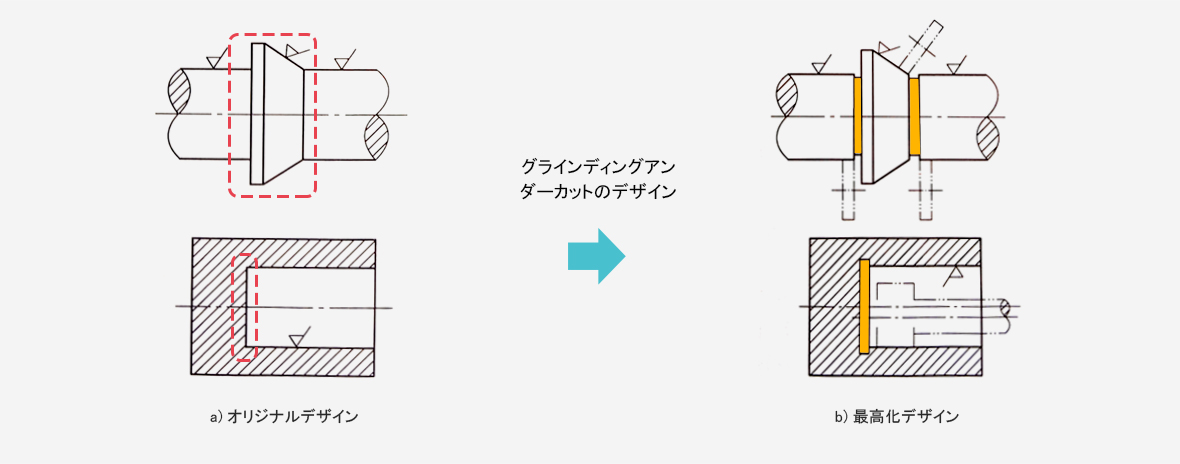

4. グラインディングアンダーカット
グライディングの時、工具の作動のために、パーツとパーツ表面の間にアンダーカット保留すべき。
もし、あなたがもっと多くのデザインチップ又は勧めがあれば、ご遠慮なく私達に連絡してください。ここをクリックして、数時間のうちに見積がもらえる。
